Отгрузка автоматизированной установки ультразвукового контроля труб Ø 426–1420 мм
Общее описание

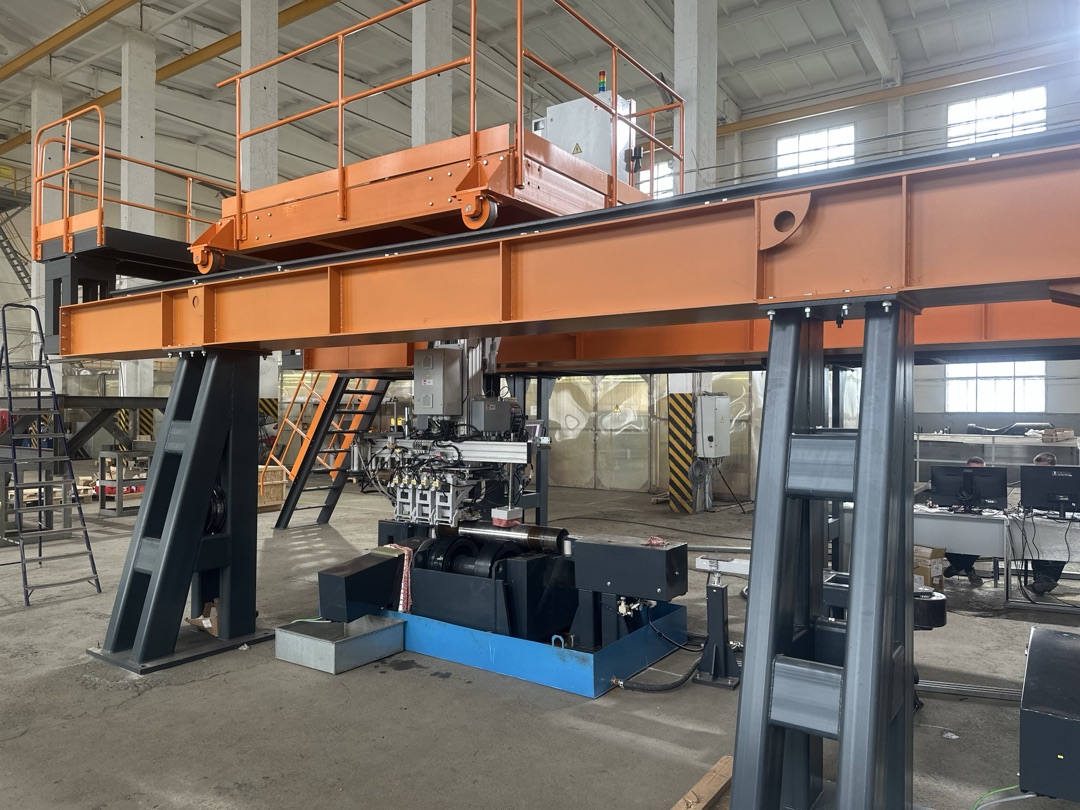

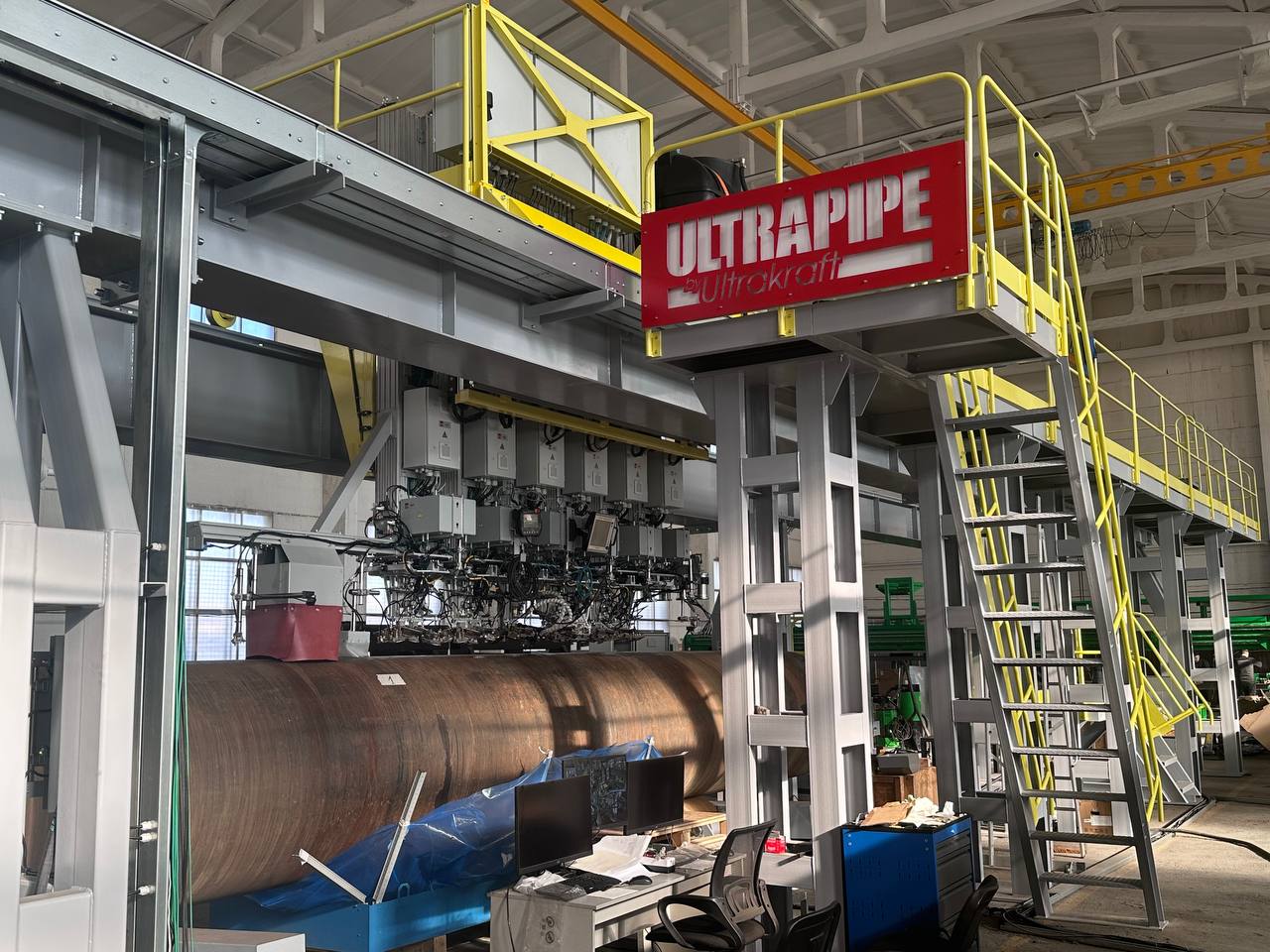

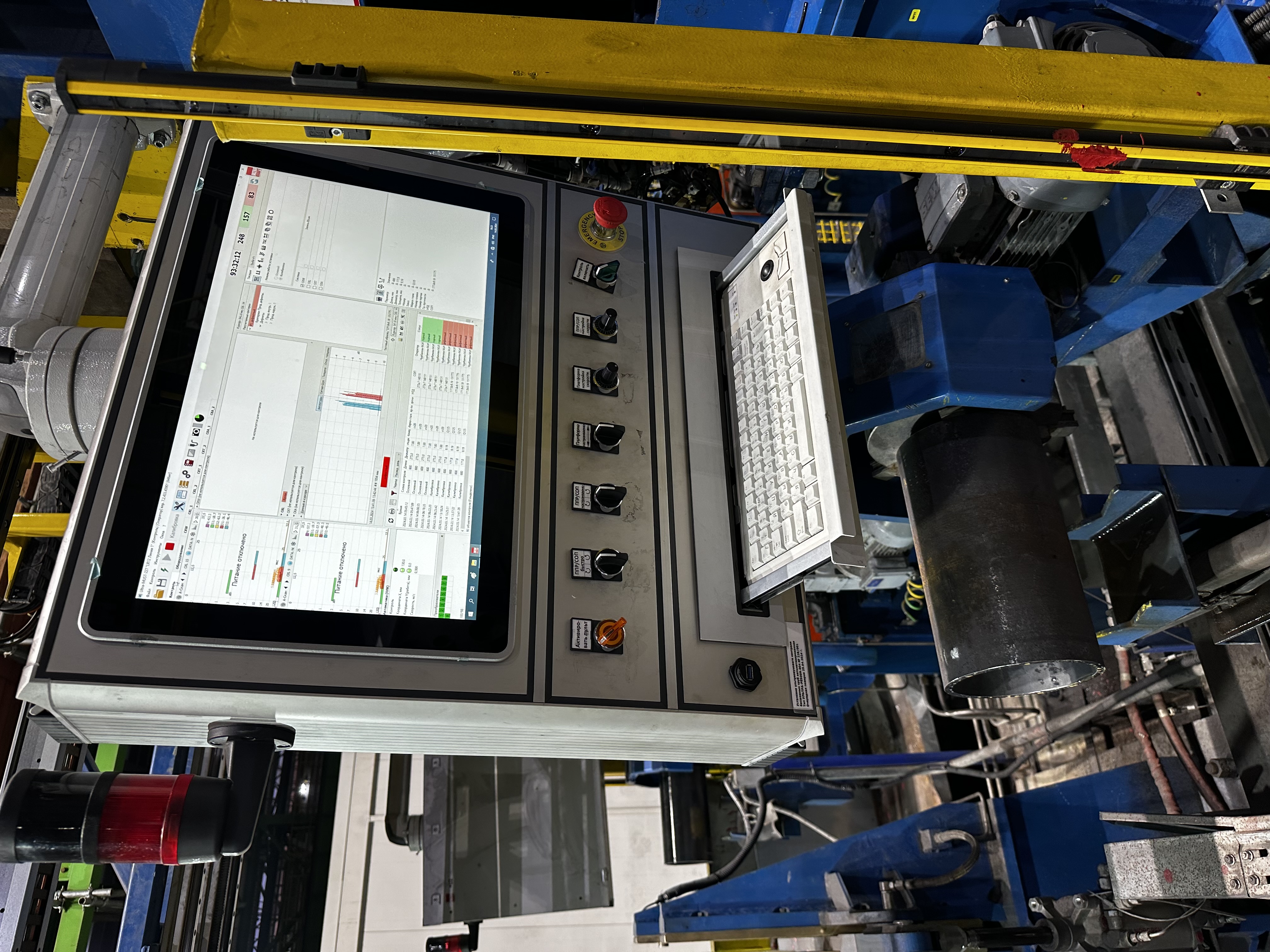

Заказчику отгружена автоматизированная установка ультразвукового контроля труб диаметром 426–1420 мм. Установка предназначена для сплошного (100 %) ультразвукового контроля качества сварного соединения, основного металла околошовной зоны и торцов труб.
Задачи контроля
- выявление дефектов продольной и поперечной ориентации: непроваров, трещин, пор, шлаковых включений;
- выявление расслоений в основном металле околошовной зоны;
- выявление расслоений в основном металле концов труб;
- измерение толщины стенки.
Объекты контроля
- сварной шов;
- околошовная зона;
- концевые участки трубы.
Оборудование позволяет контролировать как одношовные, так и двухшовные трубы.
Конфигурация, системы, количество и параметры применяемых ультразвуковых преобразователей, параметры сканирования, чувствительность и критерии контроля выбраны с учётом полного выполнения требований стандартов ПАО «Транснефть» (ОТТ-23.040.00-КТН-135), API 5L, ГОСТ 31447, ГОСТ 14782, ISO 3183, ГОСТ Р 54382 и СТО Газпром 2-4.1-713-2013.
Основные технические характеристики объекта контроля
| Параметр | Значение |
|---|---|
| Объект контроля | сварной шов, основной металл зоны термического влияния (ЗТВ), основной металл околошовных зон (ОШЗ) шириной до 50 мм и основной металл концов труб шириной до 250 мм стальных электросварных прямошовных одношовных и двухшовных труб |
| Наружный диаметр труб | 426–1420 мм |
| Толщина стенки | 7–25 мм |
| Длина труб | 6–13 м |
| Марка стали (категория прочности) | низколегированная и углеродистая сталь, аустенитные стали |
| Масса одной трубы | 2–25 т |
| Исполнение сварного шва | продольный, выполненный автоматической дуговой сваркой под слоем флюса; один или два шва |
