Неразрушающий контроль слябов

ULTRASLAB

Оборудование серии «ULTRASLAB»  предназначено для автоматизированного неразрушающего контроля непрерывно литой заготовки (слябов) в холодном или горячем состоянии (до 1000 град Цельсия)

ГАЛЕРЕЯ

  • ULTRASLAB
    ULTRASLAB
    ULTRASLAB
    ULTRASLAB
    ULTRASLAB
    ULTRASLAB
    ULTRASLAB
    ULTRASLAB
    ULTRASLAB
    ULTRASLAB
  • ULTRASLAB
    ULTRASLAB

ОСОБЕННОСТИ ОБОРУДОВАНИЯ

  • Проведение ультразвукового контроля с помощью электромагнитно-акустических преобразователей (ЭМАП);
  • автоматическое выявление поверхностных дефектов на обеих сторонах непрерывно литой заготовки (сляба);
  • автоматическое выявление внутренних дефектов непрерывно литой заготовки (сляба);
  • автоматическое выявление трещин в зоне ребра сляба;
  • дополнительное сканирование поверхности сляба лазерными триангуляционными 2D-сканерами высокотемпературного исполнения.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ

Ширина сляба до 2400 мм
Толщина сляба до 320 мм
Температура сляба до 950 град. Цельсия
Виды типичных дефектов, подлежащих выявлению
  • Внутренние дефекты сляба (расслоения, неметаллические включения, рыхлости структуры)
  • Поверхностные и подповерхностные дефекты (продольной и поперечной ориентации, паукообразные трещины, трещины на ребре, газовые пузыри)

КОНСТРУКЦИЯ ИЗМЕРИТЕЛЬНОГО МОДУЛЯ

Аналогична конструкции измерительного модуля установок серии «ULTRAPLATE» (он-лайн или оф-лайн конструкции).

Дополнительно оснащается системой лазерного сплошного сканирования всей поверхности сляба 2D-сканерами, для выявления локальных аномалий поверхности сляба.

Лазерное ЗD-сканирование поверхности сляба на наличие локальных поверхностных аномалий (дефектов).

Сляб Сляб
Сляб Сляб

 МЕСТО РАЗМЕЩЕНИЯ ОБОРУДОВАНИЯ

Возможно два варианта размещения:

  • На отдельном участке неразрушающего контроля (например, на складе слябов);

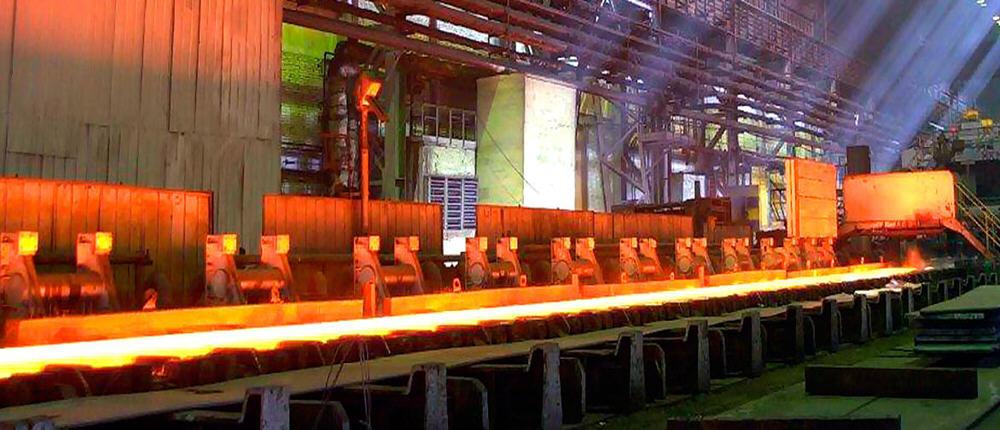

  • «В потоке», после машины непрерывного литья заготовки (МНЛЗ), т.е непосредственно после резки непрерывно литой заготовки на слябы. Температура сляба до 950 град. Цельсия.
