Измерение геометрии труб и металлопроката
ULTRAMETRIX
ULTRAMETRIX — оборудование для автоматического измерения геометрических параметров труб диаметром до 1420 мм.
|
|
|
|
||
|
|
|
ГАЛЕРЕЯ
Установка ULTRAMETRIX в потоке
Измерение диаметра и овальности
Измерение кривизны

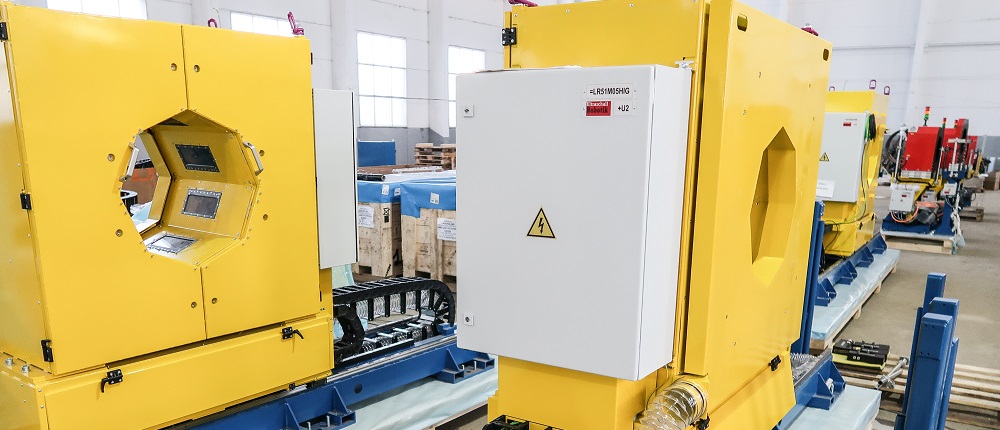

Тестирование перед отправкой Заказчику
Калибровочный узел
ОСОБЕННОСТИ ОБОРУДОВАНИЯ
 |
Комплекс состоит из двух независимых систем:
|
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ КОНСТРУКЦИИ
- Монолитная жесткая конструкция измерительной базы для системы измерения кривизны трубы стабилизирована и гасит внешние вибрации и собственные колебания
- Схема измерения кривизны трубы позволяет проводить измерение кривизны как центральной оси трубы, так и кривизны по всей поверхности. По положению центральной оси и профилям в каждом сечении строится точная трёхмерная модель трубы. По ней можно вычислить кривизну любого участка по требованиям покупателя.
- Автоматическая юстировка и калибровка лазерных сканеров. Для юстировки и калибровки используется автоматическая калибровочная станция и программный модуль калибровки вычислительного комплекса. Юстировка и калибровка оборудования осуществляется в автоматическом режиме без участия оператора. Результаты калибровки сохраняются в виде электронного протокола, и их можно распечатать.
- Схема измерения позволяет проводить измерения полного профиля поверхности трубы с разрешающей способностью не менее 5 мм. Такое решение позволяет выявлять поверхностные дефекты, визуализировать дефекты формовки на экспандере, использовать статистический анализ для планирования ремонтных работ технологического оборудования по фактическому состоянию и тем самым предотвращать брак.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ
Измеряемые параметры:
- Наружный диаметр концов и тела трубы;
- Общая непрямолинейность (кривизна) трубы;
- Локальная непрямолинейность (кривизна) трубы;
- Овальность концов трубы;
- Овальность тела трубы;
- Теоретическая масса;
- Разность наружных диаметров трубы между её концами;
- Длина трубы;
- Измерение геометрических параметров фаски концов труб;
- Радиальное смещение кромок сварного шва, высота, ширина сварного шва;
- Внутренний диаметр концов трубы;
- Толщина стенки концов и тела трубы;
- Разность внутренних диаметров трубы между её концами.
