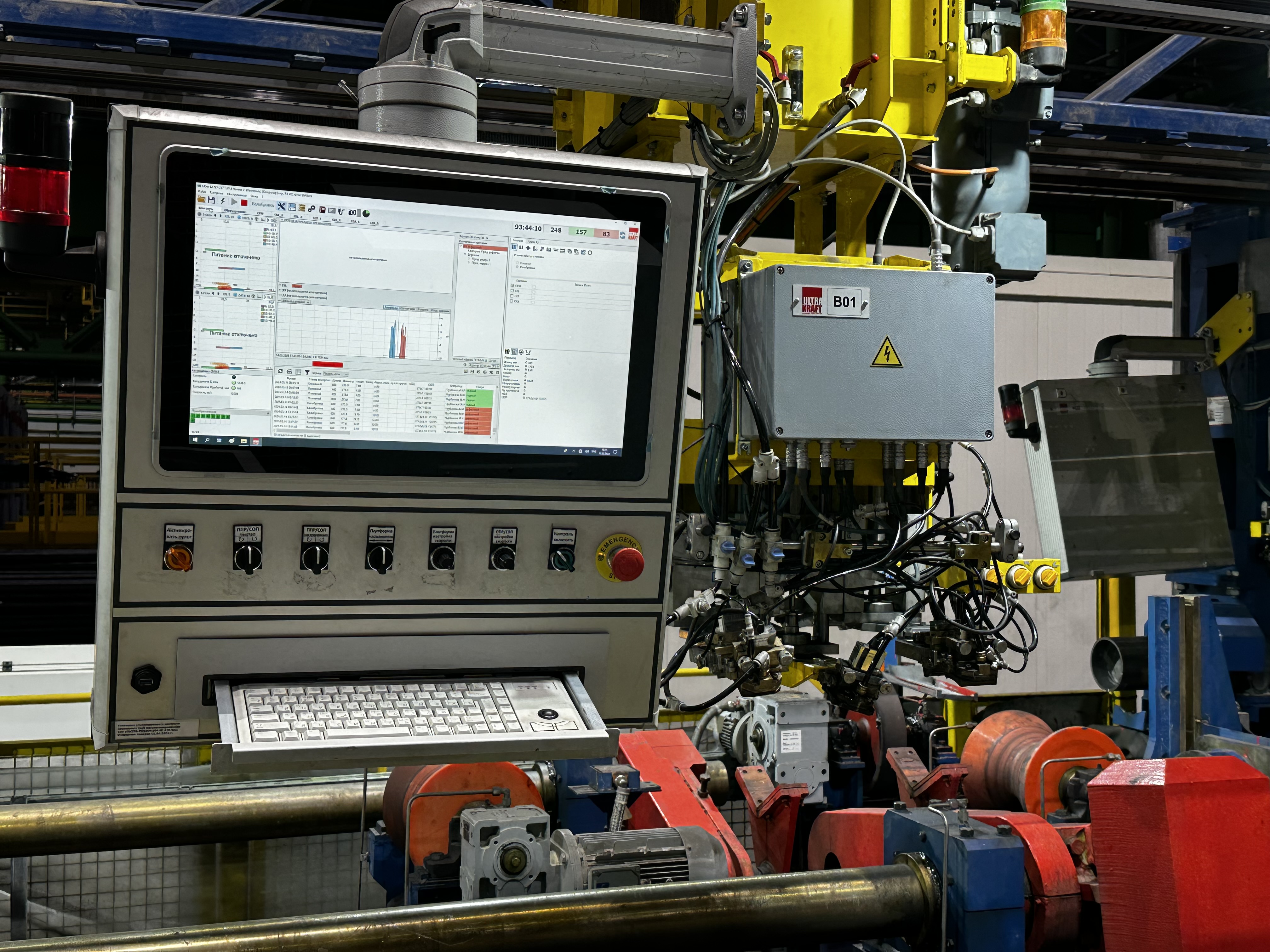

Установки полуавтоматического ультразвукового контроля «УЛЬТРА-PE500N.004» прошли предотгрузочные испытания и отгружены заказчику
Контролируемые трубы
| Параметр | Значение |
|---|---|
| Наружный диаметр | 73,0–280,0 мм |
| Толщина стенки | 4,0–35,0 мм |
| Длина | 5000–14 620 мм |
| Допустимая овальность | не более 0,45 % |
| Допуск толщины стенки | согласно стандартам API и ГОСТ |
| Допуск полной прямолинейности тела трубы | 1:2000 длины трубы |
| Допуск прямолинейности концов трубы (участок 1100 мм) | 1:1000 длины трубы |
Параметры контроля
| Параметр | Значение |
|---|---|
| Методы контроля | эхо-метод |
| зеркально-теневой | |
| многократный зеркально-теневой | |
| их комбинации | |
| Диапазон рабочих частот (система контроля продольных и поперечных дефектов) | 2,5–5,0 МГц |
| Чувствительность контроля (система контроля продольных и поперечных дефектов) | сквозное отверстие диаметром 1,6 мм |
| паз глубиной 5 % толщины стенки | |
| Запас чувствительности в зоне контроля — отношение сигнал/шум (система контроля продольных дефектов) | не менее 24 дБ |
| Допустимая погрешность измерения толщины стенки | ±0,05 мм |
